מיסבים מיניאטוריים מדויקים, חצי לחץ, מגע זוויתי, סדרת MTA

Miniature Super Precision Thrust Angular Contact Ball Bearings.

Croxy, Series MTA, NSK Japan

מאפשרים פי שלושה קשיחות צירית בהשוואה למיסב כדורי סטנדרטי  !

שיפור יציבות ודיוק המערכת





  • קומפקטיות ומשקל עצמי נמוך. זמינות בקטרים של 3 עד 8 מ”מ

                 מיסבים בגודל מיניאטורי המאפשרים אינטגרציה במערכות מכניות קטנות ומורכבות.

                 מאפשר הפחתת משקל המערכת מבלי לפגוע בקיבולת הנשיאה.

                 מבנה זוויתי מאפשר נשיאת עומסים ציריים ורדיאליים ביעילות גבוהה

  • NSK יפן, החברה הראשונה בעולם אשר פיתחה והשיקה מוצר זה בשוק העולמי
  • מסבים מגורזים וסגורים, shielded bearings , מאפשרים פעולה רציפה ללא צורך בגירוז ותחזוקה.
  • הרכבה קלה ומדויקת, providing bearing preload combination, נתוני מומנט הידוק מסופקים בפועל עם כל יחידה.
  • זמין עם מבחר סוגי גירוז, כברירת מחדל מסופק עם גריז רב תכליתי AE7 או גריז לחדרים נקיים LG2. ניתן לספק גם עם סוגי גריז / שמן המותאמים לדרישת הלקוח.
  • דרגת דיוק P5 – Super Precision, רמת ריצוד (Runout) מינימלית
  • זמין גם בפלדת אל חלד / נירוסטה

מסבים מסוג זה מתוכננים להתמודד עם עומסים ציריים ורדיאליים משולבים, תוך שמירה על ביצועים מעולים. אידיאליים לשימוש בתעשיות כגון תעופה וחלל, רובוטיקה, מכשור רפואי ועיבוד שבבי במהירות גבוהה, תעשיית השבבים

DB – Back to Back Arrangement

DF – Face to Face Arrangement

דוגמאות ליישומים:

  • יחידת תמיכה בבורג כדורי – Ball screw support
  • זרועה רובוטית – Support for Robot arm part
  • יישומים בתחום האלקטרו אופטיקה
  • מערכות מיקום מדויקות
  • תמסורות הפחתה – Reduction gear
  • גירוסקופים, מערכות ניווט ומנגנוני הפעלה
  • רובוטים כירורגיים וציוד דימות רפואי
  • תמיכה במפעיל ליניארי – Actuator support

טבלת נתוני מעטפת עבור מיסב בודד

P/N  מק”ט יצרן

d קוטר ציר

mm

D קוצר טבעת חיצונית

mm

B1 עובי / גובה מיסב

Outer diameter width mm

MTA02-06263
MTA03-08384
MTA04-114114.5
MTA05-135135
MTA06-156155.5
MTA08-198196.5

להורדת מידע נוסף אודות מהירות, עומסים, קשיחות, שילוב מיסבים, חומרי גלם

למידע נוסף מאתר היצרן

למידע נוסף ומשלים אודות מיסבים מיניאטוריים, הנכם מוזמנים לבקר בעמודי המוצרים הבאים:

קטלוגים רלוונטיים להורדה :

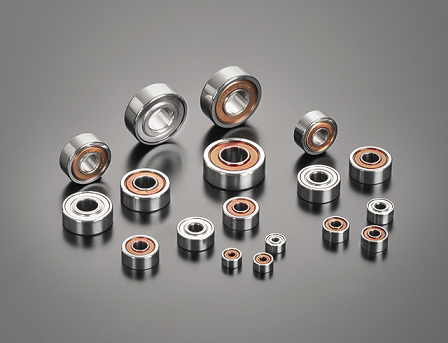

מיסבים מיניאטוריים

מיסבים מיניאטוריים מדויקים מגע זוויתי, סדרת MTA

Miniature Super Precision Thrust Angular Contact Ball Bearings

מיסבים מיניאטוריים חצי לחץ זוויתיים מדויקים למהירות גבוהה

NSK Ultra High speed Super Precision Miniature Angular Contact Ball bearings

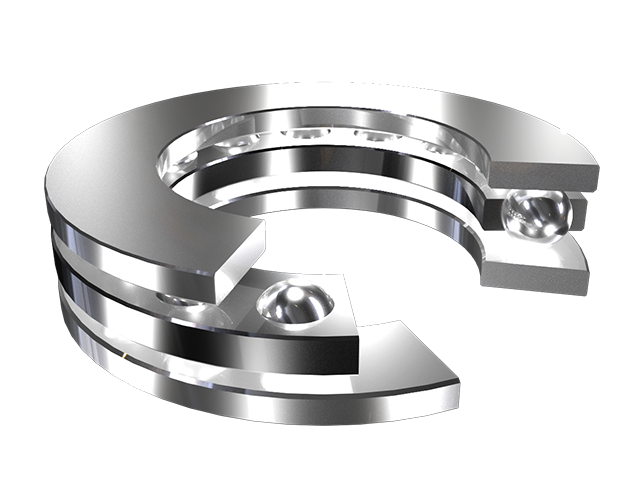

מיסבי חץ מיניאטוריים

NSK Miniature Thrust Bearings

מידות ונתונים מיסבים מיניאטוריים מדויקים מגע זוויתי

MTA Miniature thrust bearings Main Dimension NSK Micro Japan

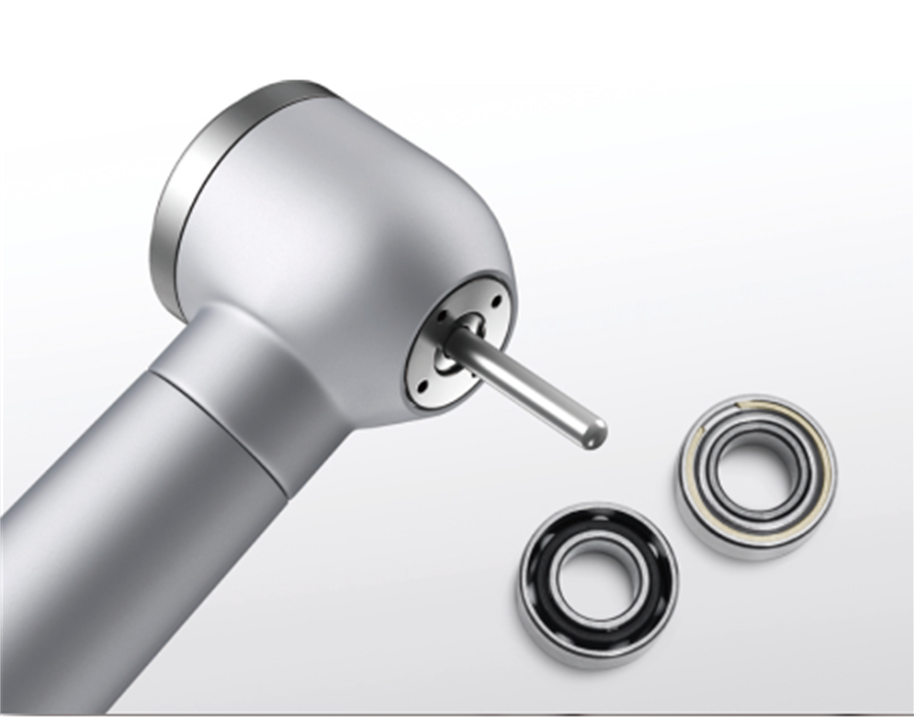

NSK מיסבים דנטליים למהירות אולטרה גבוהה טורבינות אויר

dental bearings NSK air turbine bearings - e1283

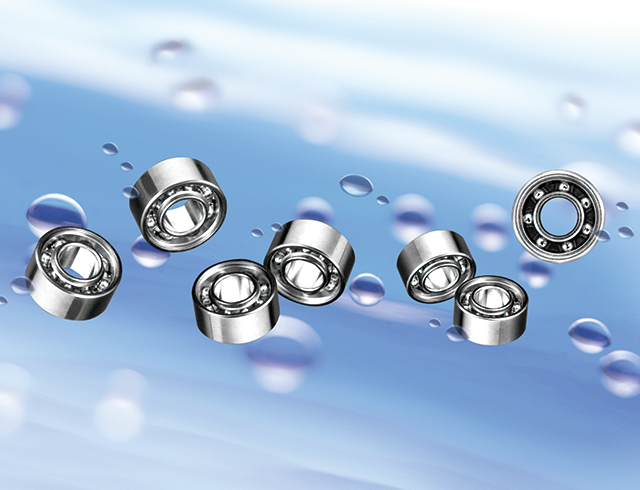

מסבים מיניאטוריים נירוסטה מיוחדת לסביבת עבודה קורוזובית

NSK Micro - Special Stainless Steel Miniature Ball Bearings casstop series

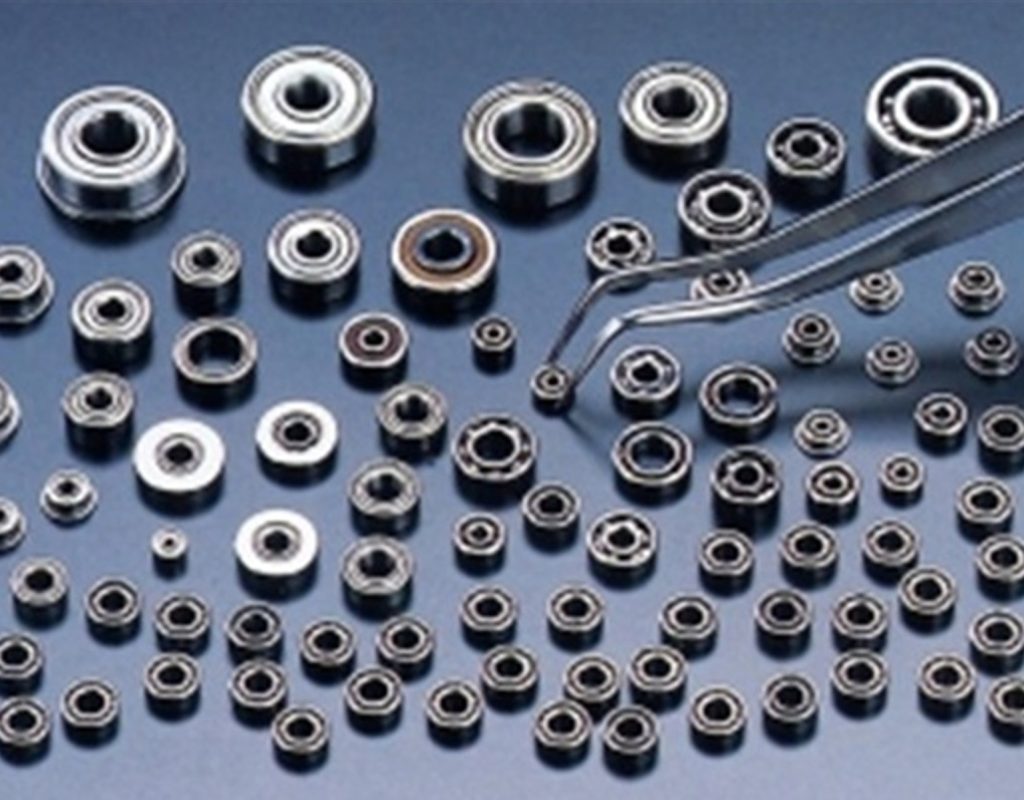

קטלוגים כלליים – מיסבים מיניאטוריים

miniature ball bearings
