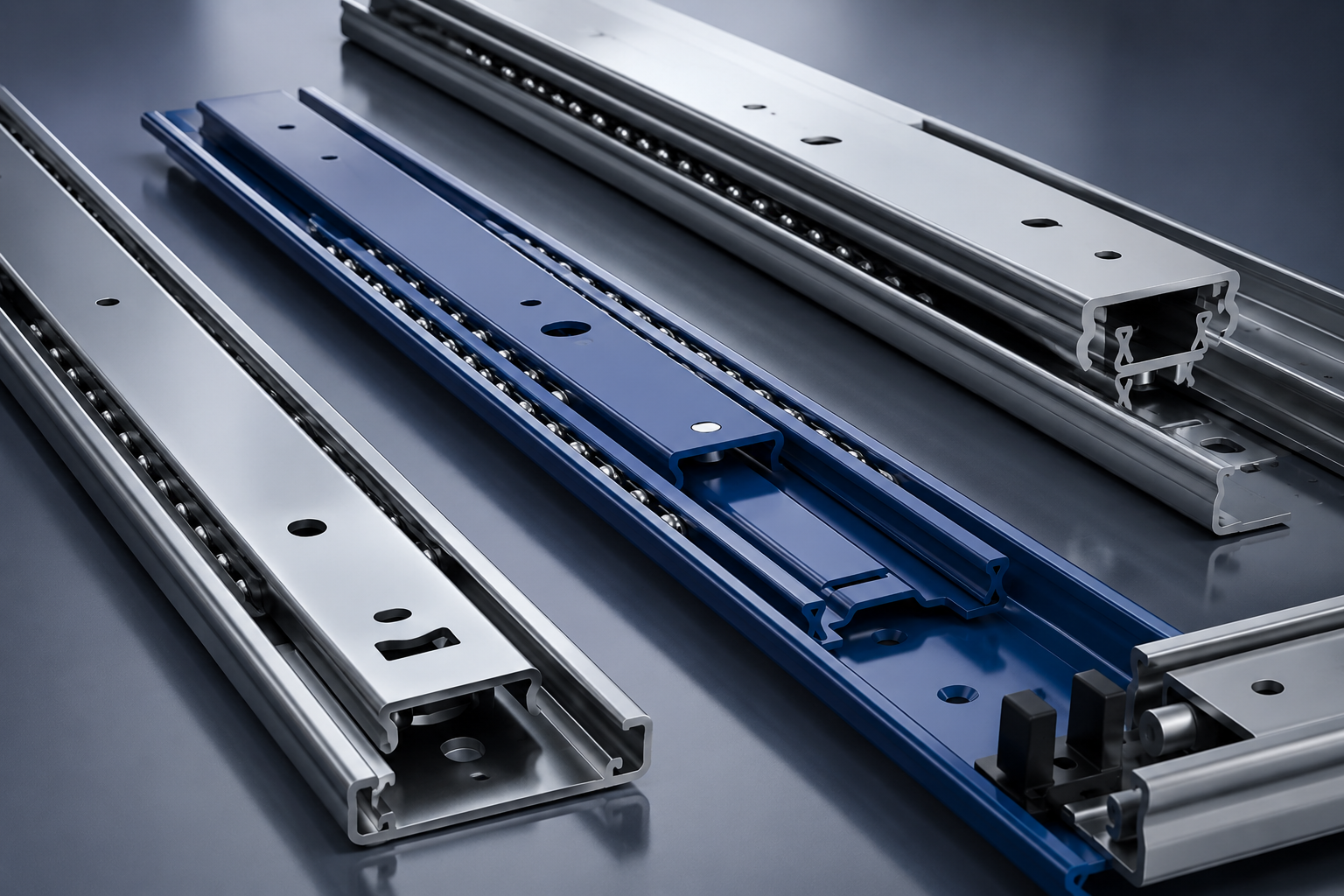

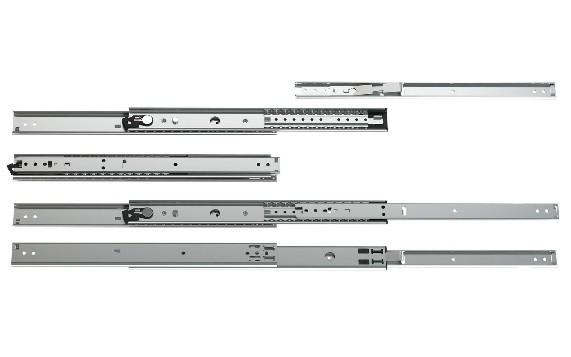

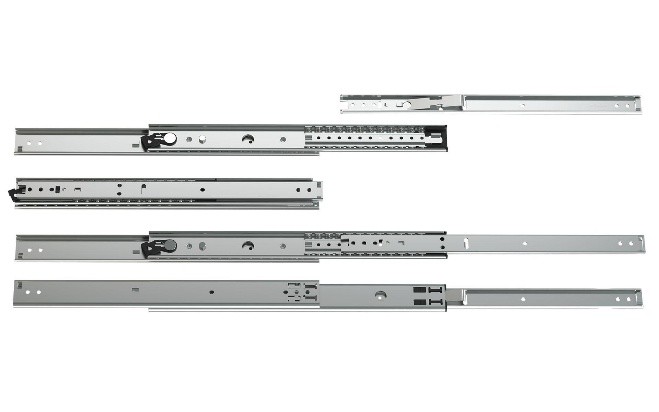

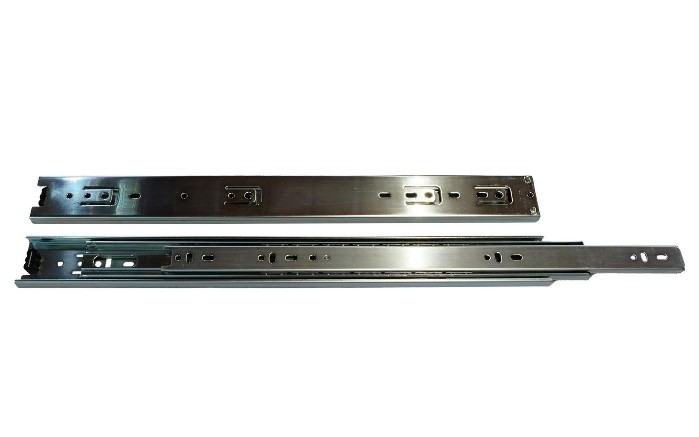

מסילות טלסקופיות לעומס נמוך Light-Duty Telescopic Slides

מסילות טלסקופיות לעומסים קלים, של עד 50 ק”ג

מסילות טלסקופיות SCHOCK® מספקות שילוב מושלם של דיוק, אמינות ותנועה חלקה עבור יישומים בעומסים קלים עד בינוניים.

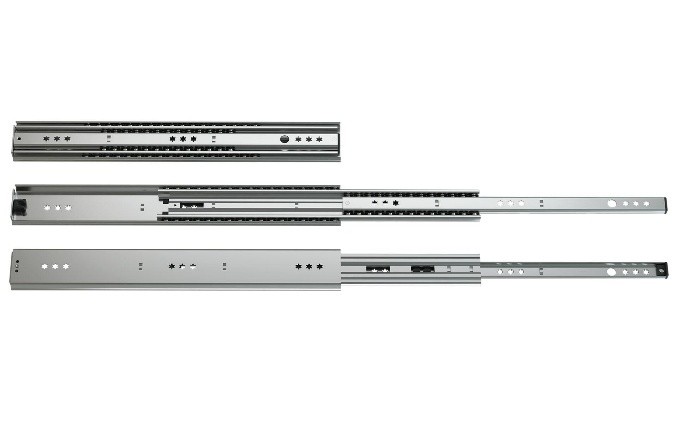

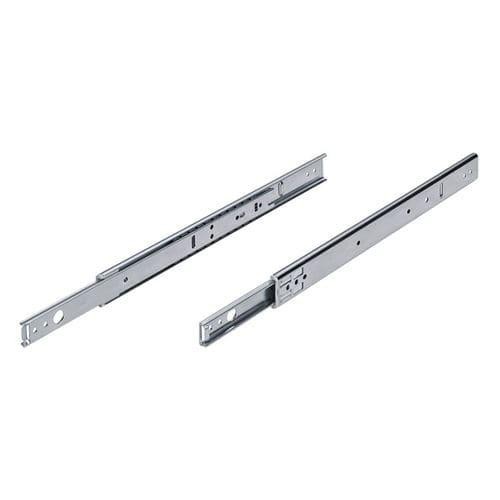

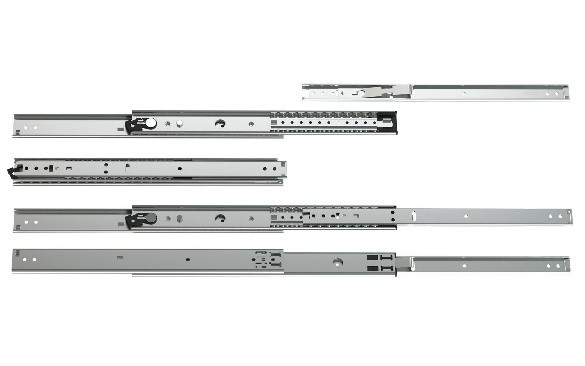

מסילות טלסקופיות בפתיחה חלקית  (Partial Extension)

מסילה טלסקופית בפתיחה חלקית מורכבת משני פרופילים ומאפשרת מהלך פתיחה של כ-60% עד 75% מאורך המסילה.

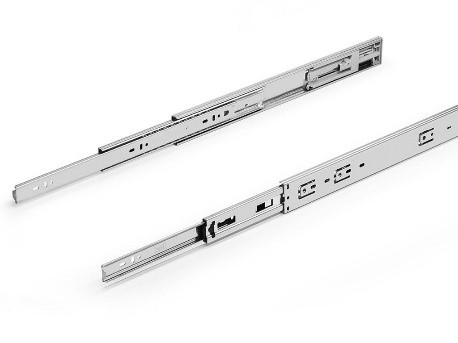

מסילות טלסקופיות בפתיחה מלאה  (Full Extension)

מסילה טלסקופית בפתיחה מלאה מורכבת משלושה פרופילים ומאפשרת מהלך פתיחה השווה לאורך המסילה, כך שניתן לשלוף את המגירה או היחידה הנעה במלואה.

יישומים אופייניים:

• מגירות תעשייתיות
• ארונות שירות ותחזוקה
• מכונות וציוד אוטומציה
• ציוד רפואי ומעבדתי
• קרוואנים ורכבים ייעודיים
• מערכות אלקטרוניקה ובקרה
• ריהוט תעשייתי
• מערכות OEM ופתרונות הנדסיים בהתאמה אישית

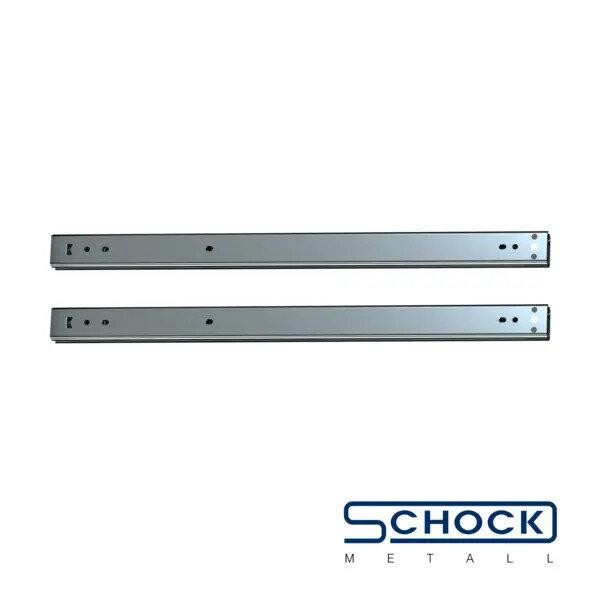

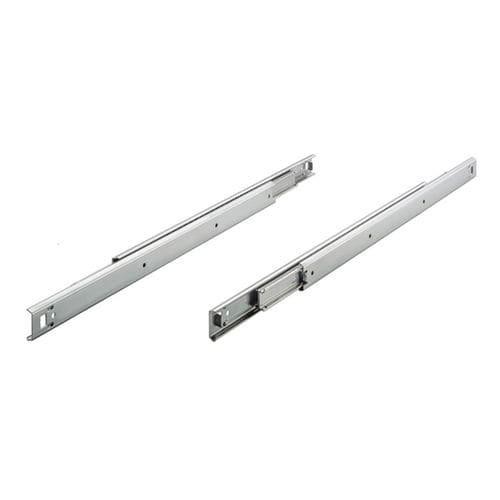

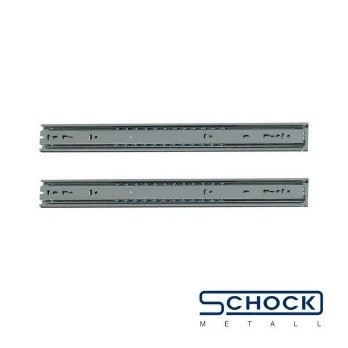

מסילות טלסקופיות עם פתיחה חלקית (Partial Extension) – סדרה 017

נתונים טכניים

• כושר נשיאה: עד 15 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה חלקית (Partial Extension)
• אורכים זמינים: 182–374 מ”מ
• חתך המסילה: 10.0 × 17.0 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• קטלוג טכני: Data Sheet PDF
• מאפיינים: מסילה דו־צדדית, חתך 10.0 × 17.0 מ”מ, כושר נשיאה עד 15 ק”ג
• פונקציות: פתיחה דו־צדדית (Extendable on Both Sides)

תיאור

מסילה טלסקופית זו מהווה פתרון אידיאלי למגירות בעלות עומס קל. יכולת הפתיחה הדו־צדדית מאפשרת גישה נוחה משני צדי המערכת, ולכן מתאימה במיוחד לריהוט רפואי, עגלות שירות ויישומים בהם נדרשת גישה משני הכיוונים.

זמינים להורדה

• Data Sheet PDF
• מודל תלת־ממד (3D Ready)

מסילות טלסקופיות עם פתיחה חלקית (Partial Extension) – סדרה 010

נתונים טכניים

• כושר נשיאה: עד 20 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה חלקית (Partial Extension)
• אורכים זמינים: 250–500 מ”מ
• חתך המסילה: 10.0 × 27.2 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• טכנולוגיה: Air Motion® – תנועה חלקה ושקטה במיוחד
• קטלוג טכני: Data Sheet PDF
• אביזרים: תושבת התקנה תואמת (Matching Bracket)
• מאפיינים: כושר נשיאה עד 20 ק”ג, חתך 10.0 × 27.2 מ”מ, Hold-In, Hold-Open
• פונקציות: Hold-In, Hold-Open, Air Motion®

תיאור

סדרה 010 מיועדת למגירות בעלות עומס קל עד בינוני. מנגנון Hold-In  מקבע את המסילה במצב סגור ומונע פתיחה בלתי רצויה, בעוד שמנגנון  Hold-Open מחזיק את המסילה בבטחה במצב פתוח, עם אפשרות לשחרור נוח באמצעות לחיצה קלה.

טכנולוגיית Air Motion®  משלבת כדורי פלדה וכדורים פולימריים במסלול התנועה, ומספקת פעולה שקטה במיוחד, חיכוך מופחת ותנועה חלקה לאורך זמן.

זמינים להורדה

• Data Sheet PDF
• תושבת התקנה תואמת
• מודל תלת־ממד (3D Ready)

מסילות טלסקופיות עם פתיחה חלקית (Partial Extension) – סדרה 016

נתונים טכניים

• כושר נשיאה: עד 50 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה חלקית (Partial Extension)
• אורכים זמינים: 305–711 מ”מ
• חתך המסילה: 9.5 × 35.2 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• קטלוג טכני: Data Sheet PDF
• אביזרים: תושבות התקנה תואמות
• מאפיינים: כושר נשיאה עד 50 ק”ג, חתך 9.5 × 35.2 מ”מ, Open Position Lock, Quick Release
• פונקציות: נעילה במצב פתוח (Open Position Lock), שחרור מהיר (Quick Release)

תיאור

סדרה 016 מתאימה במיוחד למגירות בעלות עומסים בינוניים. מנגנון Open Position Lock נועל את המסילה במצב פתוח ומאפשר שחרור באמצעות ידית הפעלה.

מנגנון  Quick Release מאפשר ניתוק מהיר של הפרופיל הפנימי באמצעות ידית ייעודית, כך שניתן להוציא את המגירה בקלות לצורך תחזוקה, התקנה או שירות, ולהחזירה במהירות למקומה.

זמינים להורדה

• Data Sheet PDF
• תושבות התקנה תואמות
• מודל תלת־ממד  (3D Ready)

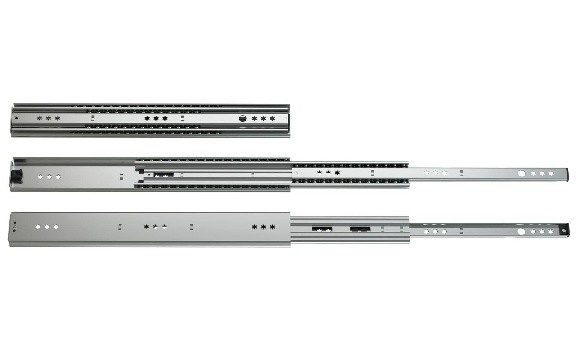

מסילות טלסקופיות עם פתיחה מלאה (Full Extension) – סדרה 040

נתונים טכניים

• כושר נשיאה: עד 30 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה מלאה (Full Extension)
• אורכים זמינים: 200–500 מ”מ
• חתך המסילה: 20.0 × 27.2 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• אפשרות נוספת: זמינה גם בגרסת נירוסטה
• טכנולוגיה: Air Motion® – תנועה חלקה ושקטה במיוחד
• מסמכים: Data Sheet PDF
• מאפיינים: כושר נשיאה עד 30 ק”ג, חתך 20.0 × 27.2 מ”מ, Hold-In
• פונקציות: Hold-In, Air Motion®

תיאור

סדרת  SCHOCK 040 בפתיחה מלאה מהווה פתרון אידיאלי למגירות ויחידות שליפה בעלות עומס בינוני, כאשר נדרשת גישה מלאה לתכולת המגירה.

מנגנון Hold-In  מקבע את המסילה במצב סגור ומונע פתיחה בלתי רצויה כתוצאה מרעידות או תנועה.

טכנולוגיית  Air Motion® משלבת כדורי פלדה וכדורים פולימריים במסלול המסילה, ומספקת תנועה חלקה במיוחד, הפחתת רעשים משמעותית וחוויית שימוש איכותית לאורך שנים.

זמינים להורדה

• Data Sheet PDF
• מודל תלת־ממד (3D Ready)

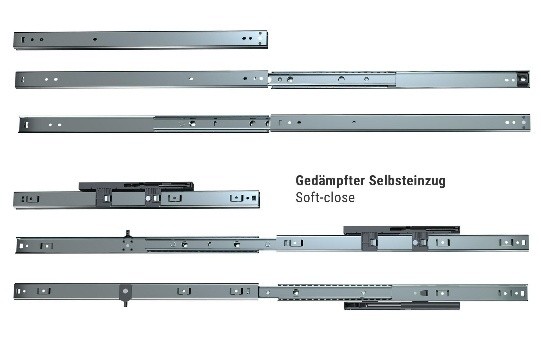

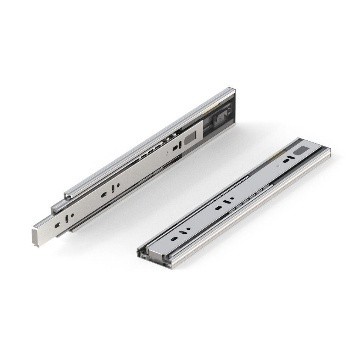

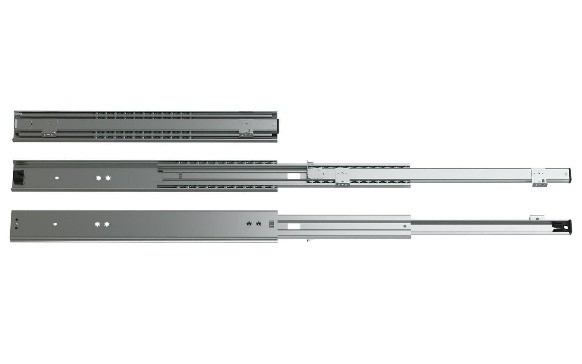

מסילות טלסקופיות עם פתיחה מלאה (Full Extension) – סדרה 040 עם Soft-Close

נתונים טכניים

• כושר נשיאה: עד 30 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה מלאה (Full Extension)
• אורכים זמינים: 300–500 מ”מ
• חתך המסילה: 20.0 × 27.2 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• טכנולוגיה: Air Motion® – תנועה חלקה ושקטה במיוחד
• מסמכים: Data Sheet PDF
• מאפיינים: כושר נשיאה עד 30 ק”ג, חתך 20.0 × 27.2 מ”מ, Soft-Close Self-Closing
• פונקציות: Soft-Close Self-Closing, Air Motion®

תיאור

גרסה זו של סדרת 040 מצוידת במנגנון Soft-Close Self-Closing,  המושך את המגירה באופן אוטומטי, שקט ומבוקר אל מצב הסגירה הסופי.

השילוב בין מנגנון הסגירה השקטה לבין טכנולוגיית Air Motion®  מבטיח פעולה חלקה, שקטה ונעימה במיוחד, גם בשימוש אינטנסיבי.

הערה: יש לפעול בהתאם להוראות ההתקנה המפורטות בגיליון הנתונים הטכני (Data Sheet PDF).

זמינים להורדה

• Data Sheet PDF
• מודל תלת־ממד (3D Ready)

מסילות טלסקופיות בעלי פתיחה חלקית (Partial Extension) – סדרה 012

נתונים טכניים

• כושר נשיאה: עד 50 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה חלקית (Partial Extension)
• אורכים זמינים: 250–700 מ”מ
• חתך המסילה: 13.0 × 37.5 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• טכנולוגיה: Air Motion® – תנועה חלקה ושקטה במיוחד
• מסמכים: Data Sheet PDF
• אביזרים: תושבת התקנה תואמת
• מאפיינים: כושר נשיאה עד 50 ק”ג, חתך 13.0 × 37.5 מ”מ, Hold-In
• פונקציות: Hold-In, Air Motion®

תיאור

סדרת  SCHOCK 012 מיועדת למגירות בעלות עומס בינוני, כאשר נדרשת פעולה אמינה, שקטה ומדויקת.

מנגנון  Hold-In שומר על המסילה במצב סגור ומונע פתיחה לא רצויה, בעוד שטכנולוגיית Air  Motion® מספקת תנועה חלקה במיוחד באמצעות שילוב כדורי פלדה וכדורים פולימריים.

זמינים להורדה

• Data Sheet PDF
• תושבת התקנה תואמת
• מודל תלת־ממד (3D Ready)

מסילות טלסקופיות עם פתיחה מלאה (Full Extension) – סדרה 072 Hold-In + Quick Release

נתונים טכניים

• כושר נשיאה: עד 50 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה מלאה (Full Extension)
• אורכים זמינים: 250–700 מ”מ
• חתך המסילה: 12.7 × 45.5 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• טכנולוגיה: Air Motion® – תנועה חלקה ושקטה במיוחד
• מסמכים: Data Sheet PDF
• אביזרים: תושבת התקנה תואמת (Matching Bracket)
• מאפיינים: כושר נשיאה עד 50 ק”ג, חתך 12.7 × 45.5 מ”מ, Hold-In, Quick Release
• פונקציות: Hold-In, Quick Release, Air Motion®

תיאור

סדרת  SCHOCK 072 תוכננה למגירות בעלות עומס בינוני, בהן נדרשים שילוב של פתיחה מלאה, פעולה שקטה ונוחות תחזוקה.

מנגנון  Hold-In שומר על המסילה במצב סגור ומונע פתיחה בלתי רצויה בזמן הובלה או רעידות.

מנגנון Quick Release  מאפשר לשחרר את הפרופיל הפנימי במהירות באמצעות ידית הפעלה, כך שניתן להסיר את המגירה בקלות לצורך התקנה, שירות או תחזוקה ולהחזירה למקומה במהירות.

טכנולוגיית Air Motion®  משלבת כדורי פלדה וכדורים פולימריים לקבלת תנועה שקטה במיוחד, חיכוך נמוך וחוויית שימוש איכותית לאורך זמן.

זמינים להורדה

• Data Sheet PDF
• תושבת התקנה תואמת
• מודל תלת־ממד (3D Ready)

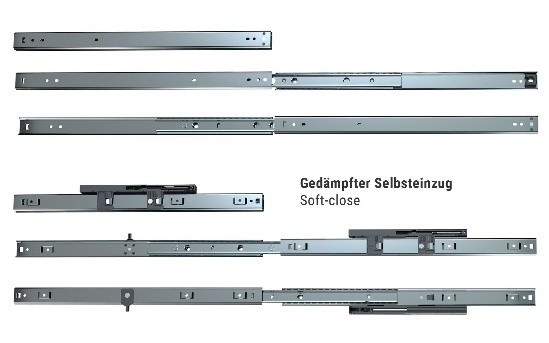

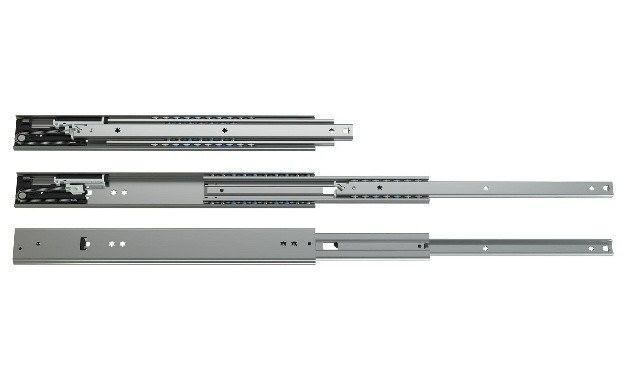

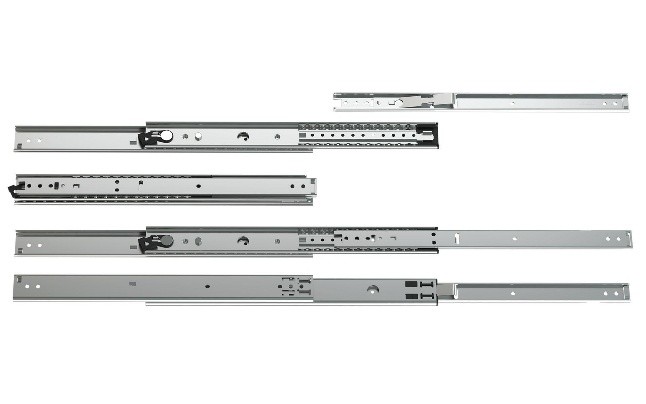

מסילות טלסקופיות עם פתיחה מלאה (Full Extension) – סדרה 072 Soft-Close + Quick Release

נתונים טכניים

• כושר נשיאה: עד 45 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה מלאה (Full Extension)
• אורכים זמינים: 350–700 מ”מ
• חתך המסילה: 12.7 × 45.5 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• טכנולוגיה: Air Motion® – תנועה חלקה ושקטה במיוחד
• מסמכים: Data Sheet PDF
• מאפיינים: כושר נשיאה עד 45 ק”ג, חתך 12.7 × 45.5 מ”מ, Soft-Close Self-Closing, Quick Release
• פונקציות: Soft-Close Self-Closing, Quick Release, Air Motion®

תיאור

גרסה זו של סדרת  072 משלבת מנגנון Soft-Close Self-Closing,  הסוגר את המגירה באופן אוטומטי, מבוקר ושקט, ללא טריקות ובלאי מיותר.

מנגנון  Quick Release מאפשר פירוק והרכבה מהירים של המגירה באמצעות ידית שחרור, ובכך מקל על עבודות שירות, תחזוקה והתקנה.

טכנולוגיית Air Motion®  מספקת פעולה שקטה במיוחד ותנועה חלקה לאורך כל מהלך הפתיחה והסגירה.

זמינים להורדה

• Data Sheet PDF
• מודל תלת־ממד (3D Ready)

מסילות טלסקופיות עם פתיחה מלאה (Full Extension) – סדרה 072 Push-to-Open + Quick Release

סדרה 072 – Push-to-Open + Quick Release

נתונים טכניים

• כושר נשיאה: עד 45 ק”ג לזוג מסילות
• סוג פתיחה: פתיחה מלאה (Full Extension)
• אורכים זמינים: 350–700 מ”מ
• חתך המסילה: 12.7 × 45.5 מ”מ
• חומר: פלדת ZM100
• גימור אופציונלי: צביעה באבקה בגוון RAL7016
• טכנולוגיה: Air Motion® – תנועה חלקה ושקטה במיוחד
• מסמכים: Data Sheet PDF
• מאפיינים: כושר נשיאה עד 45 ק”ג, חתך 12.7 × 45.5 מ”מ, Push-to-Open, Quick Release
• פונקציות: Push-to-Open, Quick Release, Air Motion®

תיאור

גרסה זו מיועדת למערכות ללא ידיות (Handleless Design). מנגנון Push-to-Open מאפשר פתיחת המגירה באמצעות לחיצה קלה על החזית בלבד, ללא צורך בידית.

מנגנון Quick Release מאפשר הוצאה מהירה של המגירה באמצעות ידית שחרור, ומקל על תחזוקה והתקנה.

טכנולוגיית Air Motion® מבטיחה פעולה שקטה במיוחד, תנועה חלקה וחיי שירות ארוכים גם ביישומים אינטנסיביים.

זמינים להורדה

• Data Sheet PDF
• מודל תלת־ממד (3D Ready)
